Вакуумная печь для подготовки поверхностей пучковых камер

Предназначена для предварительной очистки внутренних поверхностей пучковых камер путем равномерного прогрева деталей до температуры 500°С.

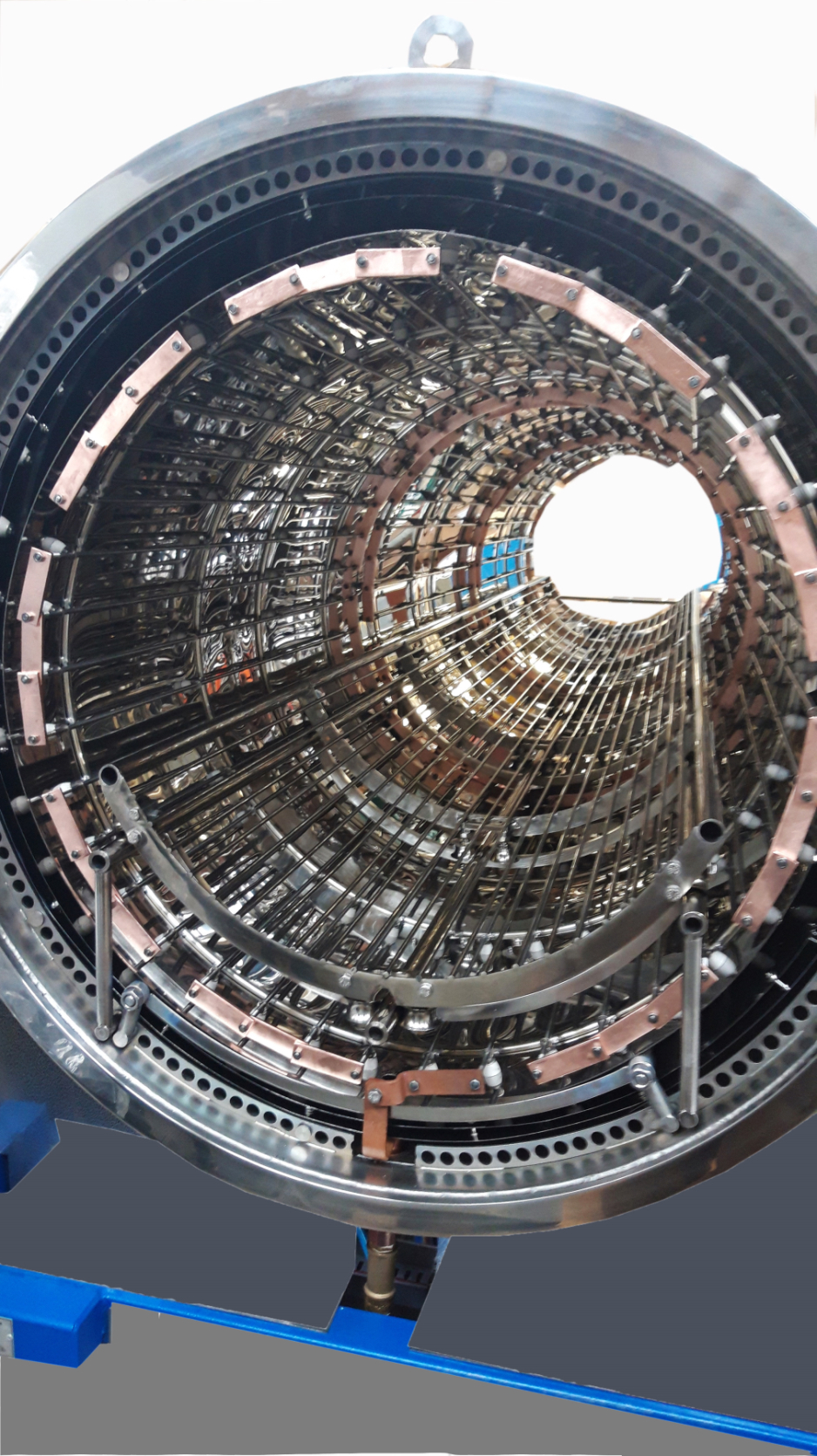

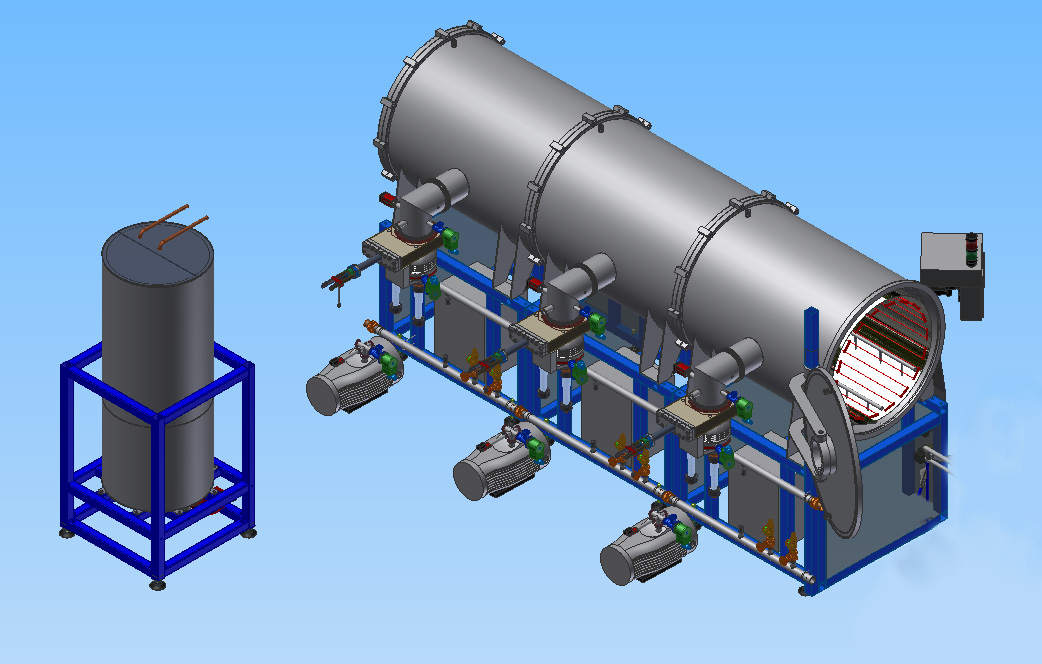

Состоит из трех одинаковых секций, задней фиксированной двери и передней открывающейся двери, предназначенной для загрузки садки. Внутри вакуумной камеры печи расположен узел экранно-нагревательный (ЭНУ). ЭНУ представляет собой трёхсекционную сборную конструкцию из нагревателя, радиальных (корпусных) теплоизоляционных экранов и торцевых (дверных) теплоизоляционных экранов. Материал нагревателя – молибден. В состав вакуумной печи входит система охлаждения двухконтурная,система питания и управления (СПУ).

Разработчик и изготовитель – АО "КБ РЭ"

Технические характеристики


  • Предельное остаточное давление в камере, Па 1×10-5
  • Рабочий вакуум во время прогрева, Па не хуже 1×10-3
  • Объем вакуумной камеры, л 590
  • Максимальная масса прогреваемых деталей, кг не более 300
  • Максимальная температура нагрева, ˚С 550
  • Точность поддержания температуры, ˚С ±5
  • Габаритные размеры, мм 3290×1550×1700
  • Масса, кг 1400
  • Напряжение питания, В(Гц) 380(50)
  • Потребляемая мощность, кВт не более 30
