Радиочастотный двунаправленный конвертер Manus-RKV-64-05B4 - RKV-64-05B402

Предназначен для работы с модемами стандарта IEEE 802.11b (RKV-64-05B4) IEEE 802.11b/g (RKV-64-05B402).

Конвертер работает в полудуплексном режиме прямого конвертирования сигналов из диапазона от 2,4  до 2,483 ГГц в диапазон от 6,175 до 6,425 ГГц  и обратно. Конвертер обеспечивает компенсацию потерь в кабеле при приёме и передаче сигналов, увеличивает дальность связи и повышает её качество в условиях сильных внеполосных помех. Конвертер имеет в своём составе набор встроенных фильтров, обеспечивающих высокую чистоту спектра сигнала, излучаемого передающим каналом и высокую избирательность приёмного канала, а также встроенный грозозащитник.

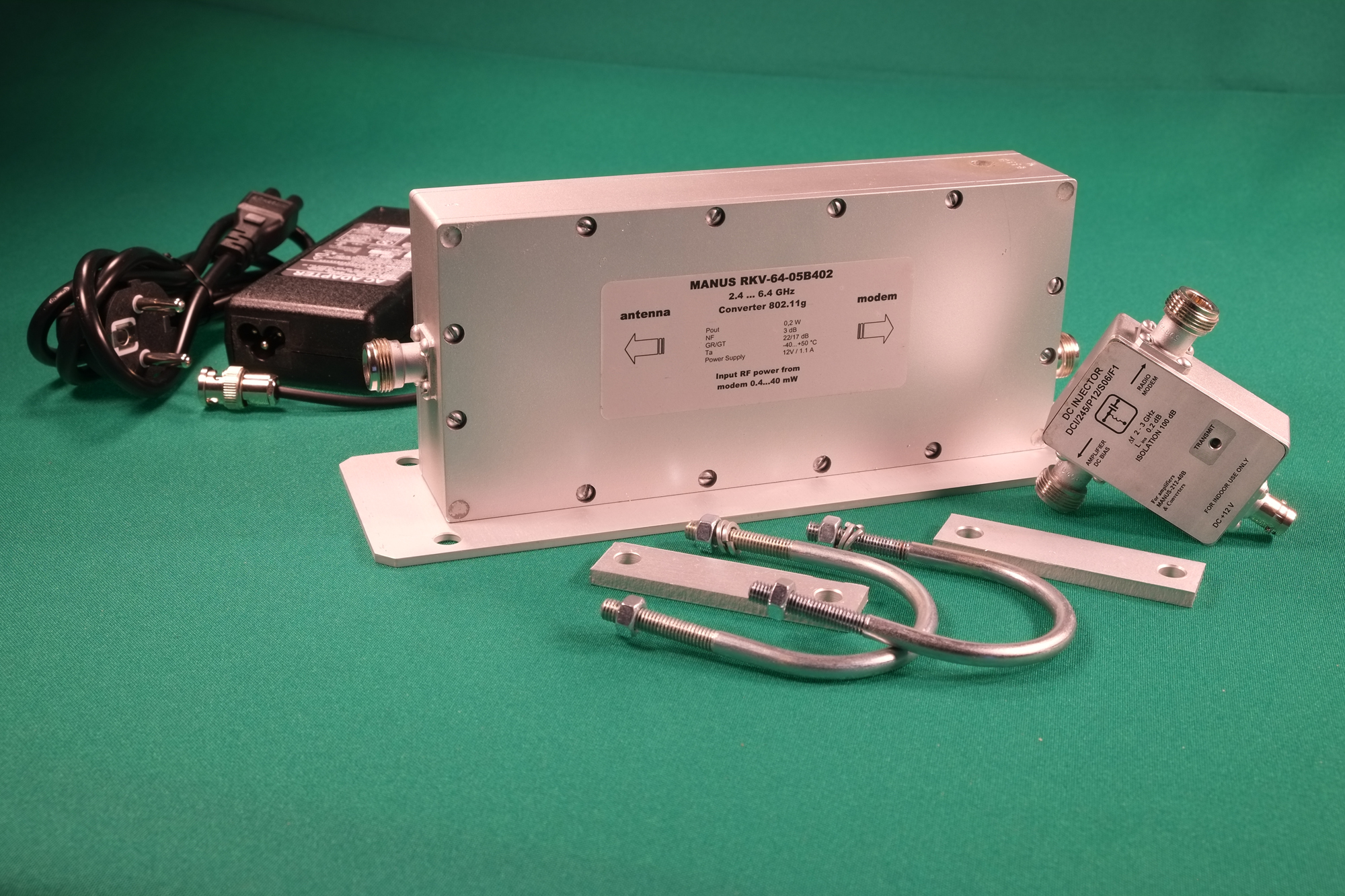

Комплект поставки: конвертер, инжектор питания, блок питания, крепёжные приспособления для монтажа на мачте.

Разработчик и изготовитель – ФГУП СКБ ИРЭ РАН

Технические характеристики


  • ОБЩИЕ:
  • Мощность переключения на передачу, дБм - 4…-2
  • Время переключения, мкс 0,4…0,6
  • Напряжение питания, В + 10,5…+15
  • Потребляемый ток, А 0,5…1,1
  • Режим работы полудуплекс
  • Защита от смены полярности напряжения питания есть
  • Защита от короткого замыкания по питанию есть
  • Встроенный грозозащитник есть
  • Габаритные размеры, мм 250х95х76
  • Масса (без блока питания, крепежа и инжектора), кг 1,4
  • Диапазон рабочих температур, ºС - 40…+ 50
  • Степень защиты IP55
  • ПЕРЕДАЮЩИЙ КАНАЛ:
  • Диапазон входных частот, ГГц 2,4…2,483
  • Диапазон выходных частот, ГГц 6,175…6,425
  • Усиление адаптируемое, дБ 19…22 / 15…18
  • Мощность на антенном выходе, мВт 450…550 / 180…220
  • Максимальная входная мощность на модемном входе, дБм +16
  • Интермодуляционные искажения (IM3), дБс минус 30 / минус 40
  • ПРИЕМНЫЙ КАНАЛ:
  • Диапазон входных частот, ГГц 6,175…6,425
  • Диапазон выходных частот, ГГц 2,4…2,483
  • Усиление адаптируемое, дБ 25…28
  • Коэффициент шума приёмного усилителя, дБ 3,0…4,0
  • Максимальная входная мощность на антенном выходе, дБм минус 52
  • СИНТЕЗАТОР ЧАСТОТ:
  • Диапазон частот, МГц 3740…3995
  • Фазовые шумы при отстройке на 10кГц, дБс/Гц минус 90
  • Шаг перестройки частоты, МГц 1
  • Стабильность частоты, кГц 1…2
